Spoorbruggen in beeld

3D mesh, Actueel, Inspecties, Kunstwerken, Online portaal

Elk jaar leggen we tientallen kunstwerken vast voor inspectiedoeleinden. Zo ook voor Strukton, die namens ProRail verantwoordelijk was voor het beheer en onderhoud van twee imposante spoorbruggen over de IJssel: de Hanzeboog in Zwolle en de IJsselspoorbrug in Deventer.

➦

Vanuit de lucht en vanaf de grond

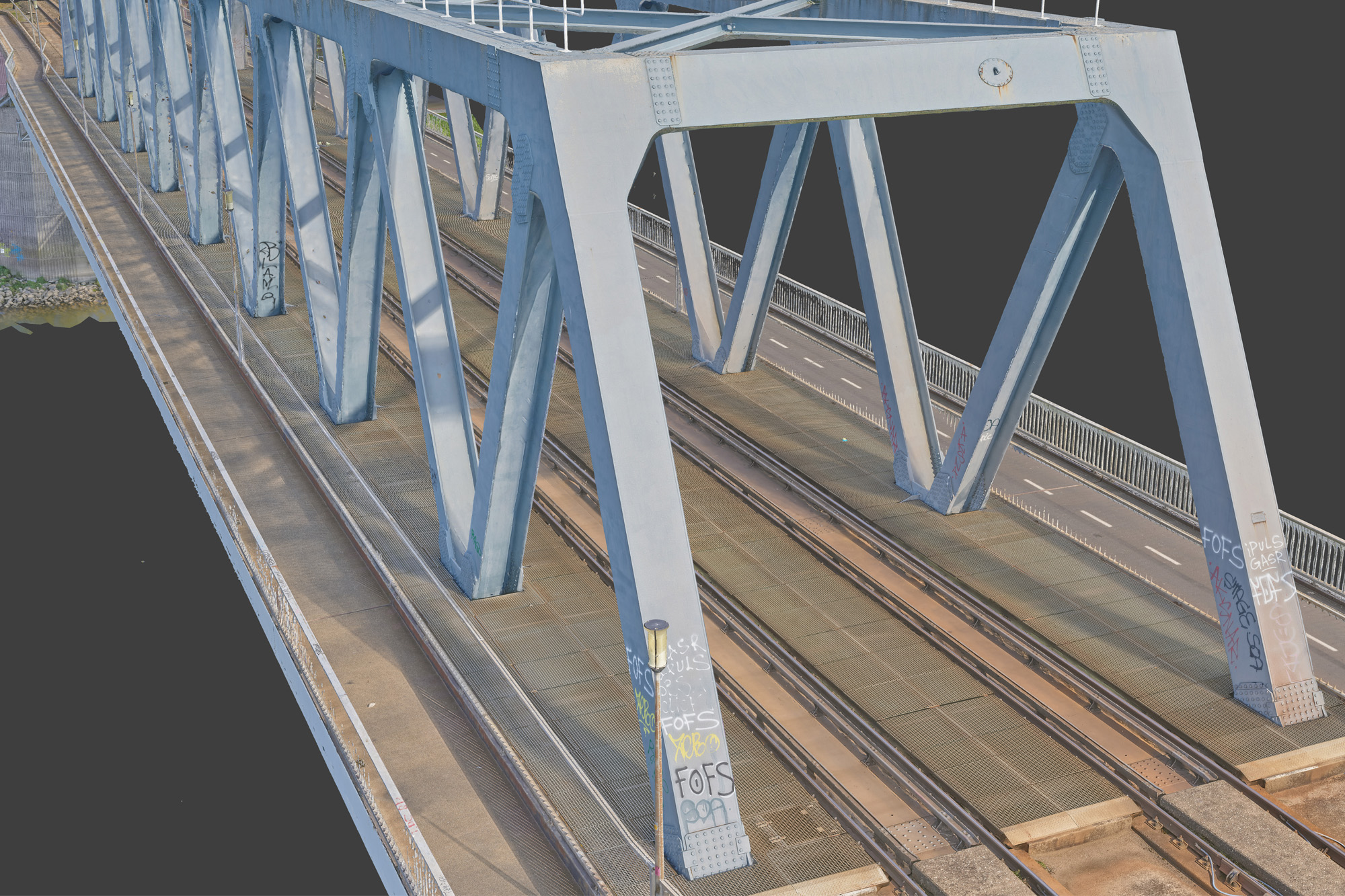

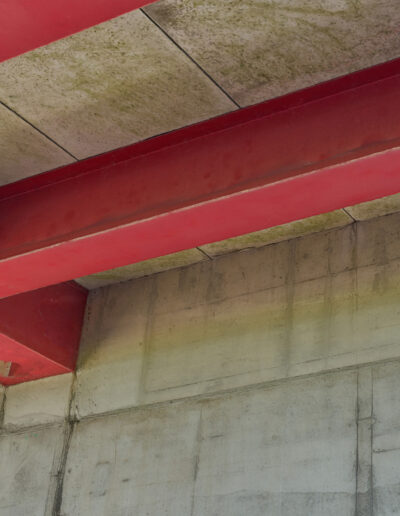

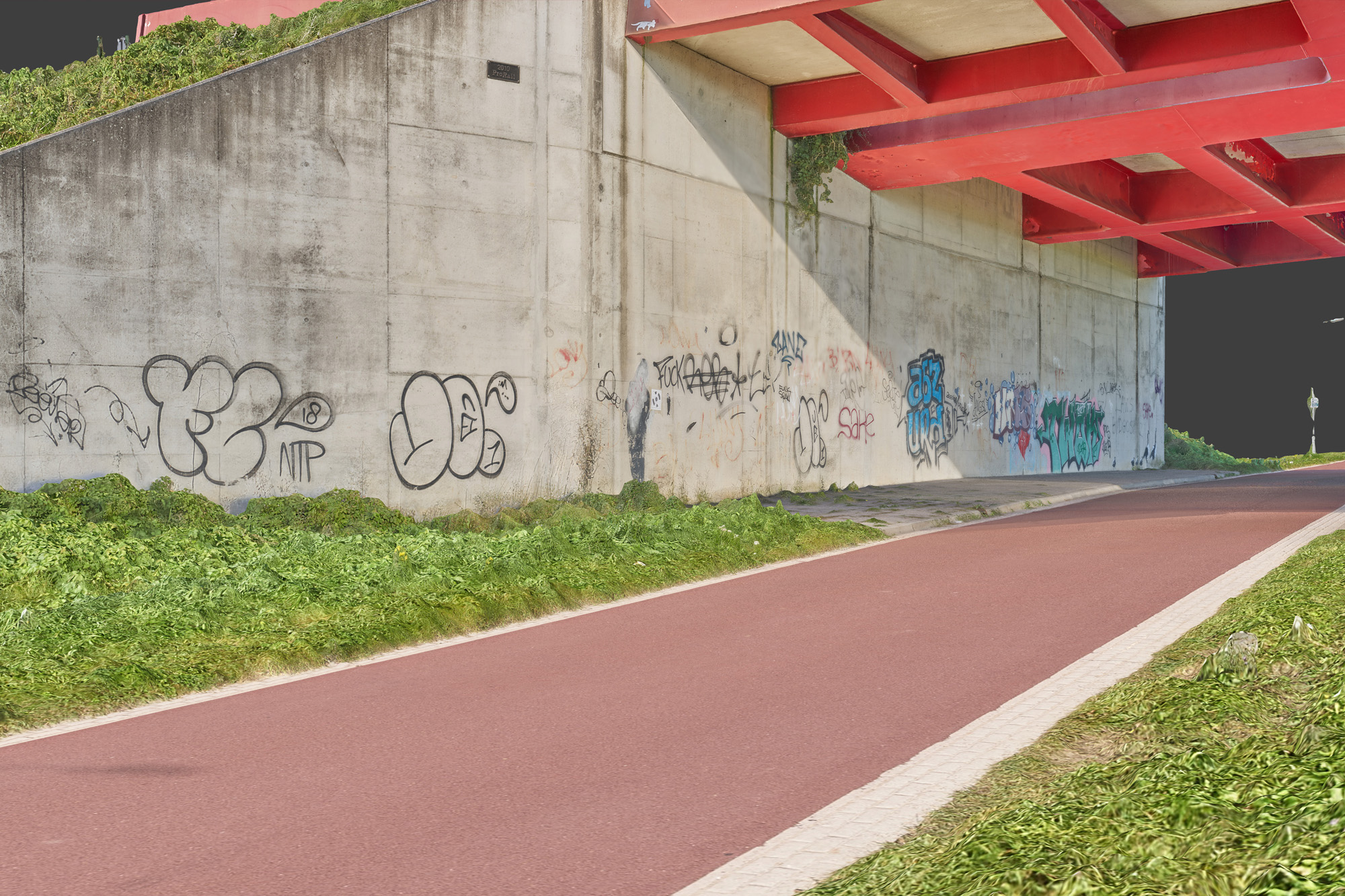

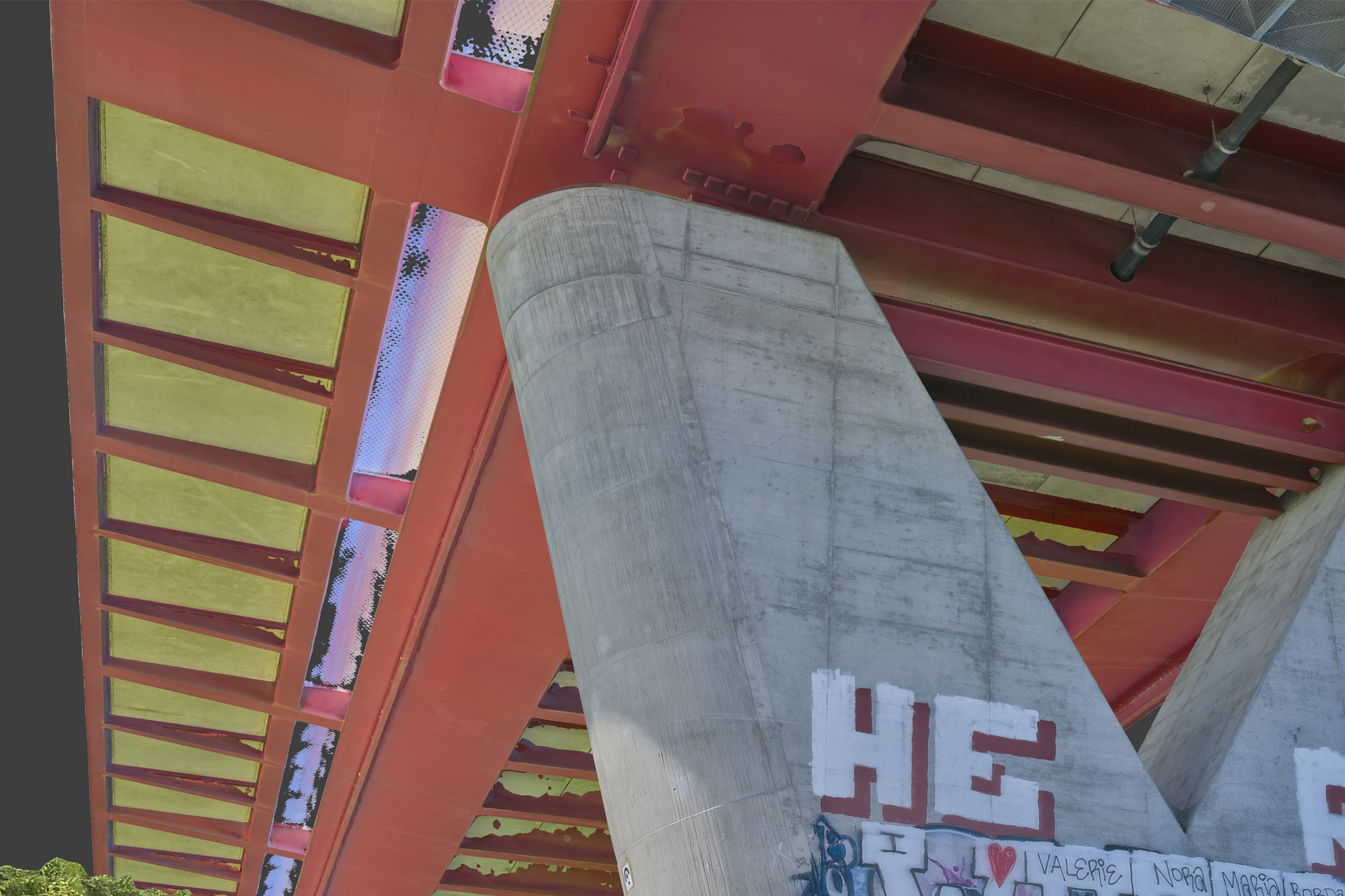

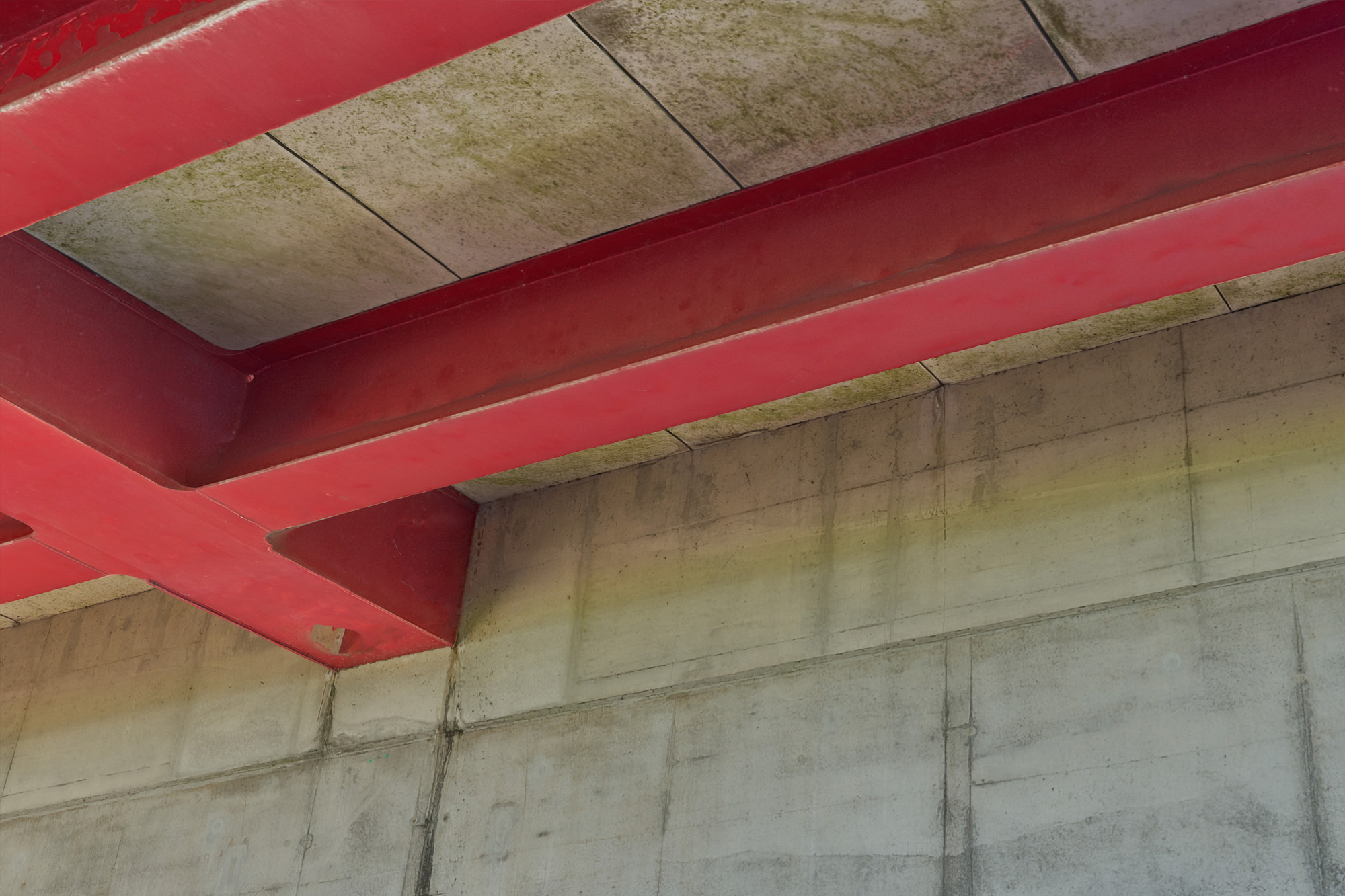

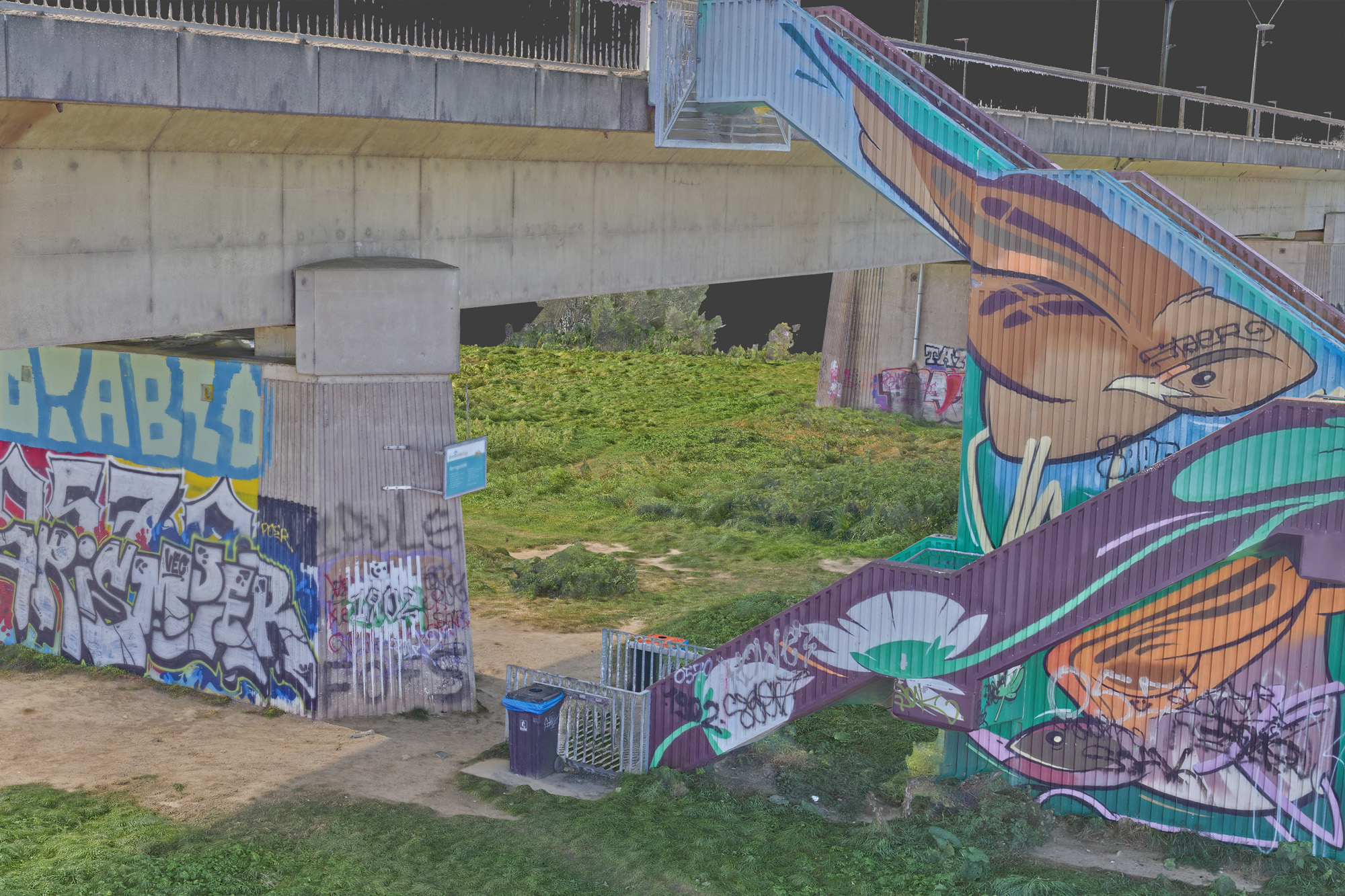

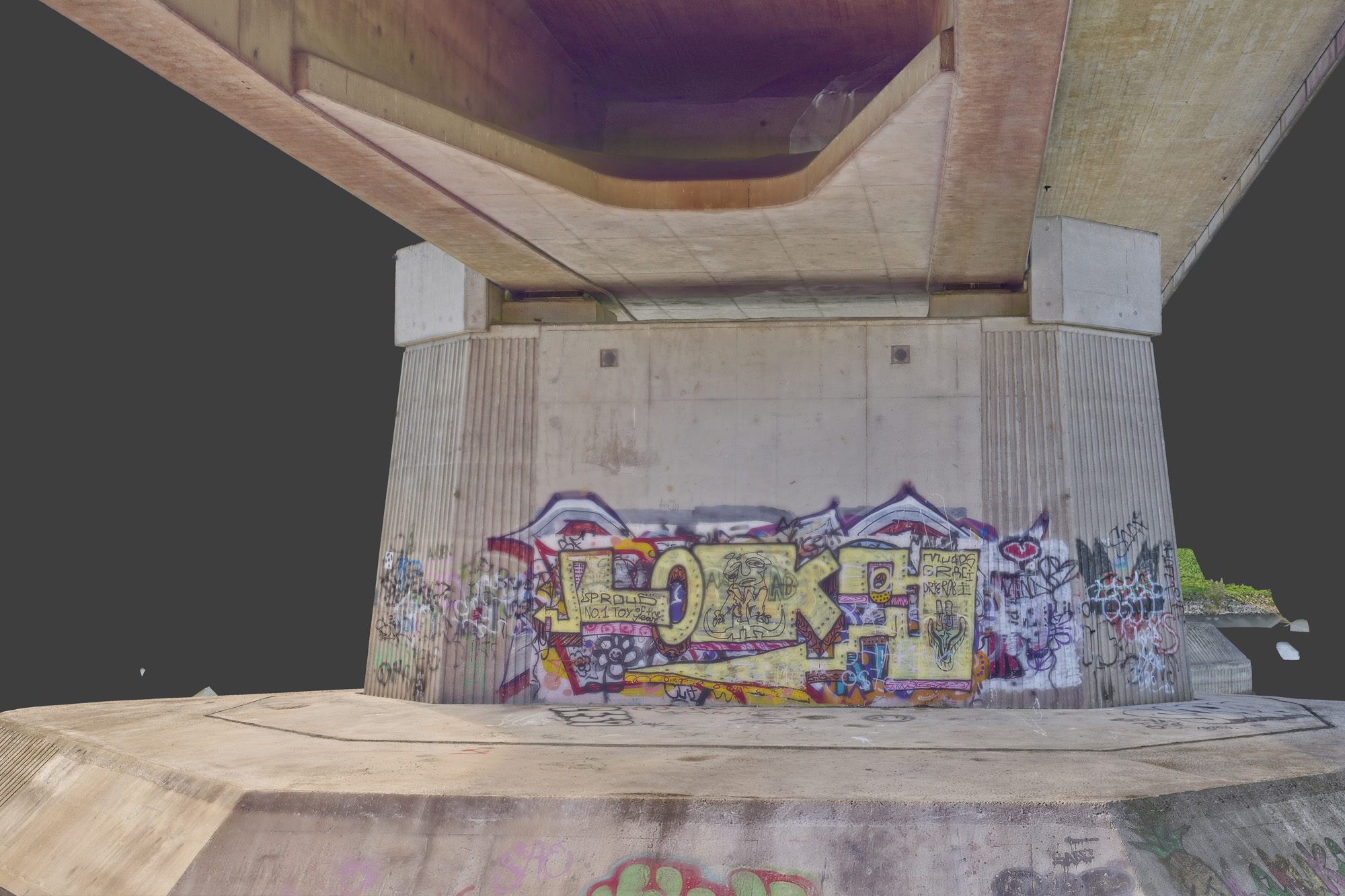

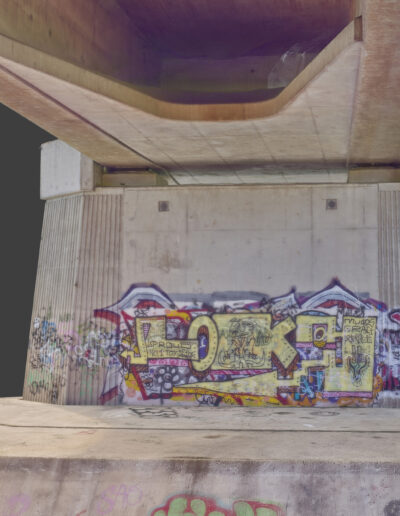

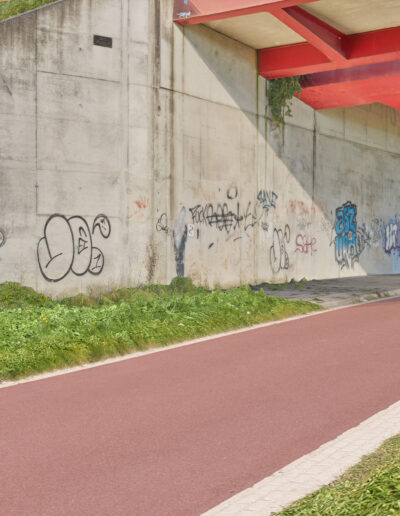

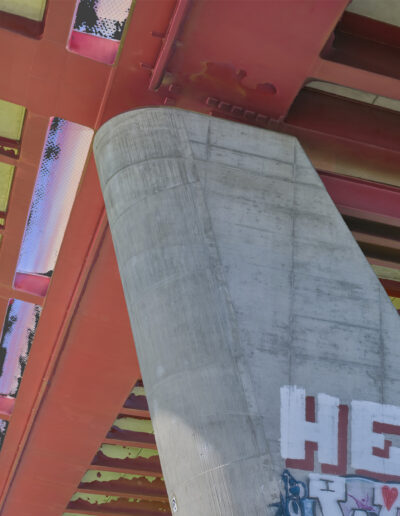

Om de status van deze bruggen te controleren – een eis van ProRail die elke twee jaar terugkomt – maken wij gebruik van hoogwaardige fototechniek. Met onze 100 megapixelcamera brengen we de kunstwerken tot op de millimeter nauwkeurig in beeld. Bij de Hanzeboog, met een lengte van 920 meter, hebben we een combinatie gemaakt van foto’s vanaf de grond en dronebeelden vanuit de lucht. Voor de 500 meter lange IJsselspoorbrug in Deventer was dezelfde aanpak nodig om het geheel goed vast te leggen.

Online portaal

De beelden die we verzamelen, rekenen we om tot een gedetailleerde 3D-mesh, waarin elk detail zichtbaar is – tot 1 à 2 millimeter nauwkeurig. Deze 3D-mesh stellen we beschikbaar via ons online portaal, zodat inspecteurs de brug kunnen bekijken, analyseren en beoordelen van achter hun bureau. Door ons hoge kwaliteit data kan er tot in de kleinste details worden ingezoomd. Schades en corrosie zijn op deze manier snel opgespoord.

In onderstaande video is de Hanzeboog te bekijken binnen het online portaal. In de video worden de functionaliteiten uitgelicht.

Terugblik 2020

In 2020 legden we de Hanzeboog voor het eerst vast. “Dat was één van onze eerste kunstwerkinspecties,” vertelt Remco Kootstra, bedrijfsleider van Eyefly. “We stonden toen nog aan het begin en het project verliep niet vlekkeloos. We waren nog zoekende naar de beste werkwijze en manier van verwerking. Strukton bleef vertrouwen in ons houden en gaf ons een nieuwe kans. Nu, jaren later, laten we zien hoeveel we hebben geleerd en ontwikkeld. Als ik nu naar het resultaat kijk dan ben ik erg tevreden.“

Slim combineren voor het beste resultaat

Dronebeelden maken zijn voor ons geen doel op zich, maar een middel dat we slim inzetten waar nodig. We kijken eerst naar de omvang van het project en de werkelijke situatie. In dit project hebben we gekozen voor een combinatie van luchtbeelden met onze drone en beelden vanaf de grond. Door beelden van de bovenkant, zijkanten en onderkant van de bruggen te maken, maken we een haarscherpe, gedetailleerde en complete 3D-mesh.

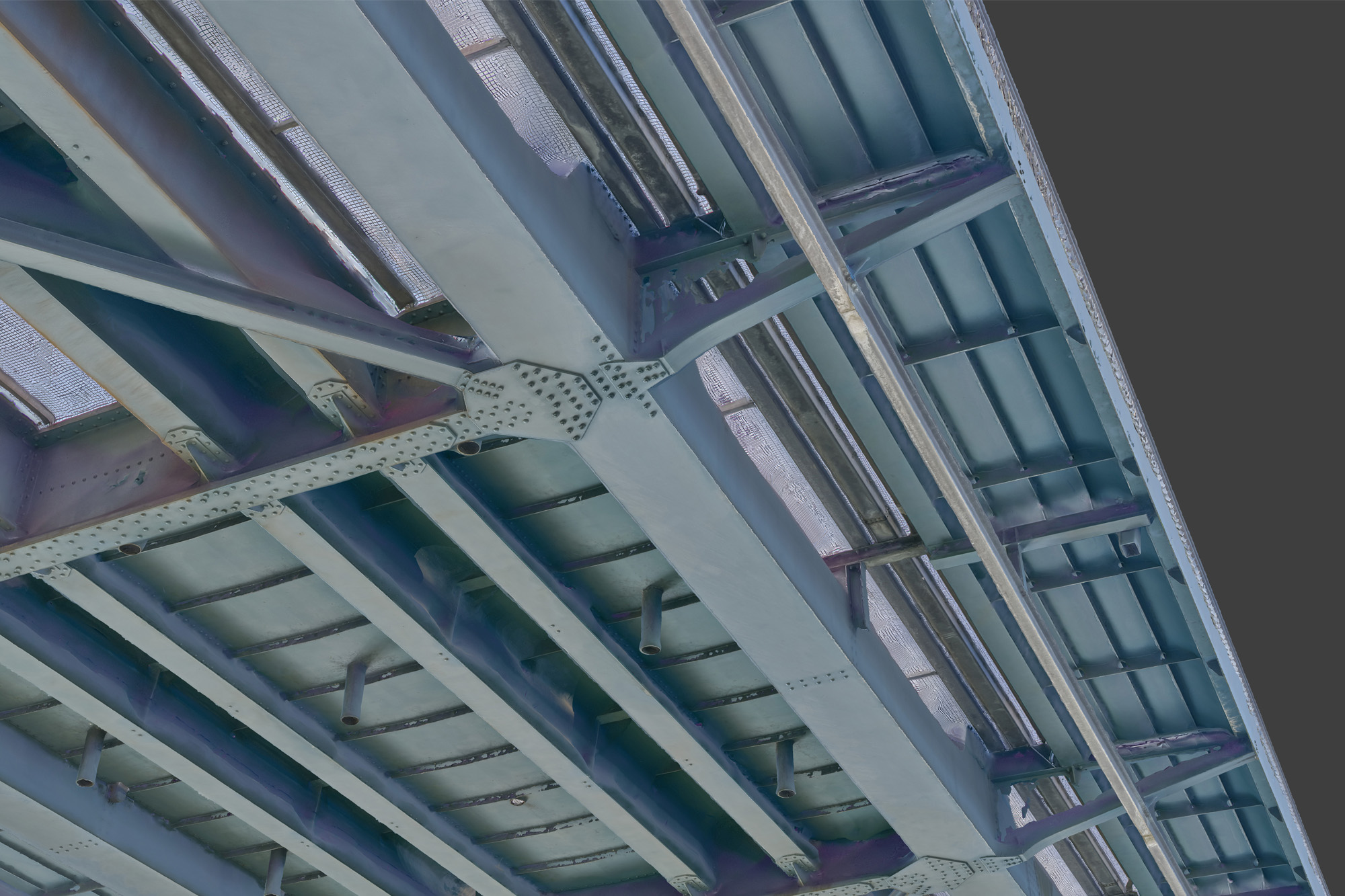

Eyefly drone bruginspectie Westenberg Zwolle drones

Het belang van inzicht in de actuele staat

Voor aannemers die nieuwe contracten krijgen of juist gebiedscontracten moeten overdragen, is het van cruciaal belang om inzicht te hebben in de actuele staat van het areaal en de aanwezige kunstwerken. Dit geldt met name binnen sectoren zoals spoor-, weg- en waterinfrastructuur, waar de fysieke conditie van objecten zoals bruggen, viaducten, spoorbanen en waterkeringen direct invloed heeft op de onderhoudskosten en risico’s. Een drone is hierbij de perfecte oplossing om deze objecten snel, veilig en efficiënt vast te leggen. Dit geeft direct inzicht geven in zowel de visuele staat van de objecten.

Discussies en geschillen voorkomen

Het volledig en objectief vastleggen van de huidige situatie voorkomt achteraf discussies en geschillen. Hierdoor worden veel kosten bespaard, bijvoorbeeld op het gebied van correctief onderhoud en aansprakelijkheid. Tijdens de transitieperiode, waarin een contract wordt overgedragen aan een nieuwe aannemer, dienen deze gegevens als uitgangspunt om de exacte staat van het areaal en de kunstwerken vast te stellen op het moment van overdracht. Dit maakt het mogelijk om vooraf met partijen zoals ProRail of Rijkswaterstaat in gesprek te gaan over eventueel achterstallig onderhoud en duidelijk afspraken te maken over de verdeling van verantwoordelijkheden.

Slim aanbesteden

Daarnaast zien we steeds vaker dat ons online portaal – in combinatie met hoge resolutie 3D Mesh-modellen en inspectiebeelden – een waardevolle rol speelt bij aanbestedingen. Aannemers kunnen hiermee al in een vroeg stadium beschikken over actuele en nauwkeurige informatie, wat het mogelijk maakt om gerichter en realistischer te calculeren. Dit resulteert in minder risicotoeslagen, transparantere aanbiedingen en uiteindelijk een eerlijker speelveld voor alle inschrijvers. Ook de aanbestedende partij profiteert hiervan: de kans op meerwerk of vertragingen als gevolg van onbekende gebreken wordt aanzienlijk verkleind.

Kortom, drones vormen een onmisbare schakel in het moderne assetmanagement en dragen bij aan een efficiëntere, veiligere en eerlijkere overdracht en aanbesteding van infrastructurele contracten.

Voordelen drone inspectie

Nauwkeurige inspectiedata

Dankzij het gebruik van onze 100 megapixelcamera en een combinatie van dronebeelden en grondfotografie leggen we de spoorbruggen tot op 1 à 2 millimeter nauwkeurig vast. Zelfs de kleinste schade of corrosie is te detecteren

Efficiëntie voor inspecteurs

De beelden worden omgezet in een gedetailleerde 3D-mesh die via een online portaal beschikbaar is. Inspecteurs kunnen daardoor op afstand, vanachter hun bureau, de bruggen inspecteren zonder fysiek op locatie aanwezig te zijn.

Volledige en veilige vastlegging

Door zowel luchtbeelden met drones als grondbeelden te gebruiken, maken we een compleet beeld van de bruggen – inclusief boven-, zij- en onderkanten. Dit zorgt voor een veilige en volledige vastlegging.

‍
